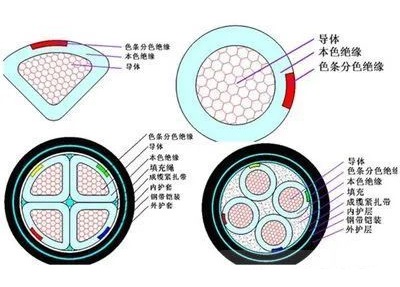

一般電纜最基本的結構有導體、絕緣層及外護層，根據要求再增加一此結構，如屏蔽層、內護層或鎧裝層等，為了電纜有圓整性再輔加一些填充材料。導體是傳輸電流或信號的載體，其他結構都是作防護用。

1、導體(或稱導電線芯)：

其作用是傳導電流，有實芯和絞合之分。材料主要用的是銅與鋁，銅的導電性能比鋁要好得多。銅導體的電阻率國家標準要求不小于0.0172410mm2/m(20℃時)，鋁導體的的電阻率要求不小于0.0282642mm2/m(20℃時)。

2、耐火層：

只有耐火型電纜有此結構。因云母帶的云母片耐高溫，且又有絕緣作用，其在火災中電纜能能保護導體經受一定時間，現在使用的耐火材料主要是云母帶。

3、絕緣層：

包覆在導體外，其作用是隔絕導體，承受相應的電壓，防止電流泄漏。絕緣材料有多種多樣，最主要的性能就是絕緣性能要好，其他的性能要求根據使用要求各有不同，有的要求有阻燃性能或能耐高溫，有的要求電纜在燃燒時不會或少產生濃煙或有害氣體，有的要求能耐油、耐腐蝕，有的則要求柔軟等。

4、屏蔽層：

在絕緣層外，外護層內，作用是限制電場和電磁干擾。對于不同類型的電纜，屏蔽材料也不一樣，主要有：銅絲編織、銅絲纏繞、鋁絲編織、鋁箔等。

5、填充層：

填充的作用主要是讓電纜圓整、結構穩定，有些填充物還起到阻水、耐火等作用。主要的材料有PP繩、玻纖繩、石棉繩等，要求是非吸濕性材料且不導電。

6、內護層：

內護層作用是保護絕緣線芯不被鎧裝層或屏蔽層損傷用。內護層有擠包、繞包等幾種形式。對要求高的采用擠包形式，要求低的采用繞包等形式。現在繞包用的材料也多種多樣，如PVC繞包帶、PP繞包帶等。

7、鎧裝層：

鎧裝層作用是保護電纜不被外力損傷。最常見的是鋼帶鎧裝與鋼絲鎧裝，還有鋁帶鎧裝、不銹鋼帶鎧裝等。鋼帶鎧裝主要作用是抗壓用，鋼絲鎧裝主要是抗拉用。

8、外護層：

在電纜最外層起保護作用的部件。主要有三種類：塑料類、橡皮類及金屬類。其中塑料類最常用的是PVC、PE，根據電纜特性有阻燃型、低煙無鹵型等。
