電纜線規格型號是代表了該電纜的特性和芯數及截面積,是電纜選型重要參考數據,每個電纜線字母數字都有特殊含義;下面勝華電氣小編就來介紹下電纜線規格型號平方怎么看?電纜規格型號表大全。
一、電纜線規格型號平方怎么看?
1、根據國家標準規范:電纜線表面應有制造廠名、產品型號、規格平方和額定電壓等標志參數。在電纜線使用過程中發生問題時能及時找到制造廠,消費者在選購電纜線時務必注意這一點。同時消費者在選購電纜線時應注意合格證上標明的制造廠名、產品型號、額定電壓與電線表面的印刷標志是否一致,防止冒牌產品。
2、電纜線規格型號格式:YJV-3*185+2*95,型號+幾乘幾這種格式表示第一個幾指的電纜芯數,第二個幾指的是單芯的截面積;表示有3芯截面185平方和2芯截面95平方毫米組成的一根YJV電纜線。
3、電纜線規格型號平方計算公式:用游標卡尺測量測量金屬線直徑(用D表示)。計算電纜線銅導體橫截面,公式為:S=3.14*(D/2)*(D/2),即圓的面積公式。多股線芯膠合而成的,計算出單股截面積后乘以總股數就可以了。
4、舉例電纜線規格型號平方怎么看:WDZA YJV-0.6/1.0-4×95+1×50:WD——無鹵低煙,ZA——阻燃A類,YJ——交聯聚乙烯絕緣,V——聚氯乙烯護套或以聚氯乙烯為基料的阻燃護套,0.6/1.0——電纜的額定耐壓Uo/U=0.6/1.0kV,4×95+1×50——為五根導體絕緣線芯的電纜(即5芯電纜),其中,4根95平方毫米導體絕緣線芯,外加一根50平方毫米的導體絕緣線芯。
二、電纜規格型號表大全
常用電纜規格表

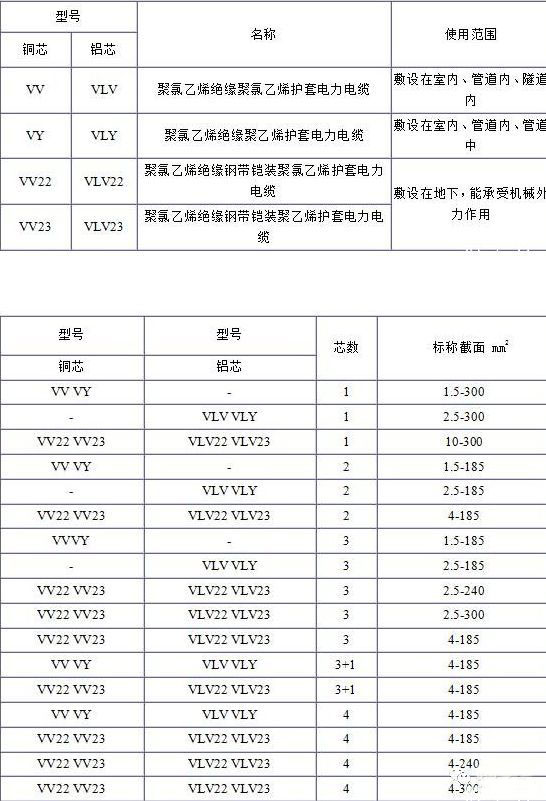

1、VV、VLV、VV22、VLV22電纜規格型號表

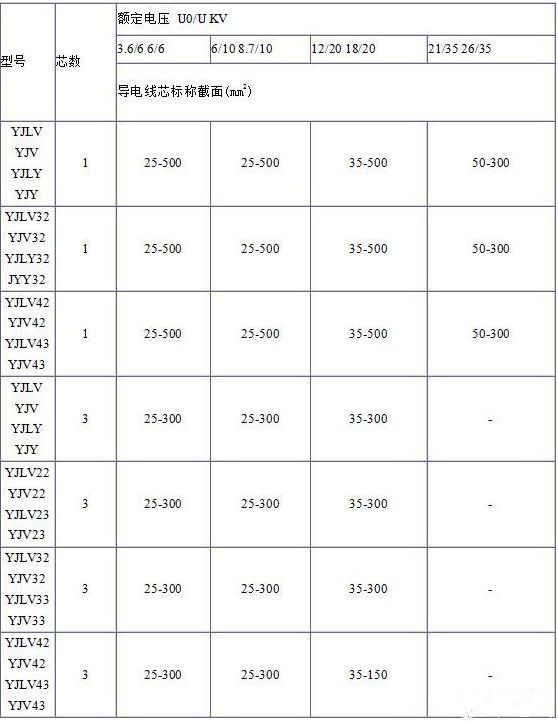

2、YJV、YJV22、YJV32、YJV42、YJV43、YJLV、YJLV22、YJLV32等電纜規格型號表

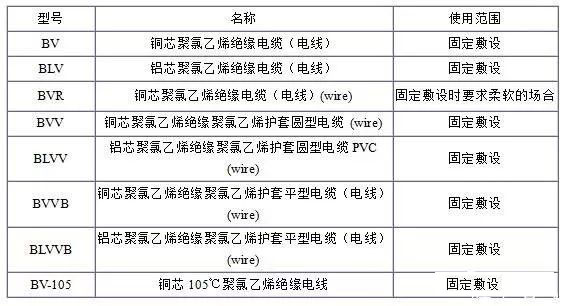

3、BV、BLV、BVR、BVVB、BVV電纜規格表

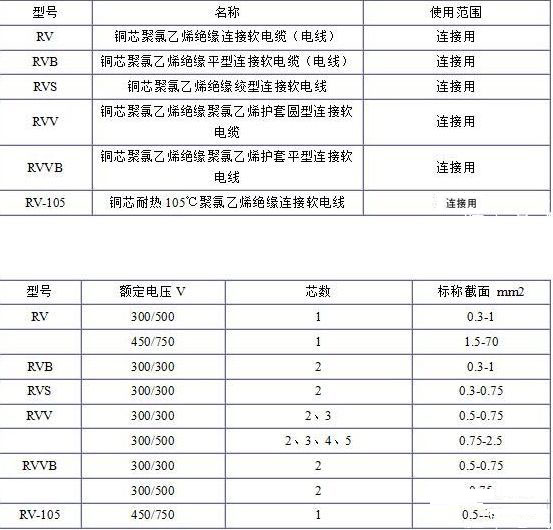

4、RV、RVB、RVS、RVV、RVVB電纜規格表
5、RVP、RVVP電纜規格表

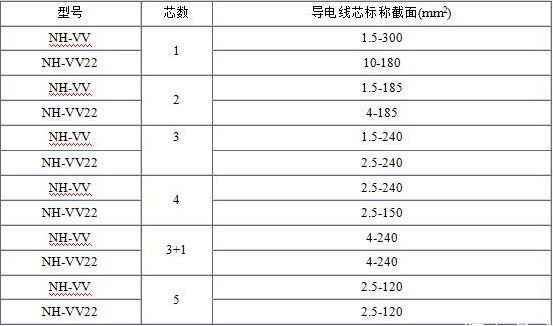

6、NH-VV、NH-VV22電纜規格表
