高壓電力電纜型號各符號意義

發布時間：2024-11-22 15:02:35　人氣：

高壓電力電纜型號各符號的意義

一、電纜型號的基本結構

高壓電力電纜的型號通常由一系列字母和數字組成，這些字符分別代表了電纜的核心組成部分及其特性。

例如，一個典型的電纜型號可能是：YJLV22-8.7/15kV-3×300mm2。這個型號中的各個部分都有其特定的含義：

YJ：表示交聯聚乙烯（Cross-LinkedPolyethylene,XLPE）絕緣。

L：表示鋁（Aluminum）。如果是銅（Copper），這個字母可以省略。

V：表示聚氯乙烯（PolyvinylChloride,PVC）內襯層。

22：表示雙鋼帶鎧裝（DoubleSteelTapeArmor）。

8.7/15kV：表示額定電壓，8.7kV是相電壓（Line-to-EarthVoltage），15kV是線電壓（Line-to-LineVoltage）。

3×300mm2：表示電纜包含3根橫截面積為300平方毫米的線芯。

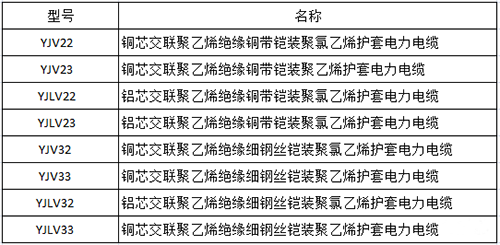

高壓電力電纜型號各符號意義(圖1)

二、電纜型號的詳細解析

為了更好地理解上述基本結構，我們將詳細介紹每個部分的具體含義，并解釋為什么這些參數對于選擇合適的電纜至關重要。

1.絕緣類型

YJ：交聯聚乙烯（XLPE）絕緣具有優良的電氣性能和高溫耐受能力，使其成為高壓電纜的理想選擇。XLPE絕緣的溫度范圍一般為-40°C至90°C，短期應急情況下可承受高達130°C的高溫。

V：聚氯乙烯（PVC）內襯層提供了額外的物理和化學防護，特別是在潮濕和腐蝕環境中表現出良好的耐用性。

2.導體類型

L：鋁導體比銅導體便宜且重量輕，但在導電性和機械強度方面稍遜色。因此，在不需要高強度和大電流承載的情況下可以選擇鋁導體以降低成本6。

3.鎧裝類型

22：雙鋼帶鎧裝增加了電纜的機械強度，適用于直埋地下或其他可能受到外部機械損傷的環境。這種鎧裝有助于防止電纜彎曲和扭曲，同時提供一定的鼠咬和巖石摩擦防護。

4.額定電壓

8.7/15kV：這意味著電纜設計用于最大工作電壓為8.7kV（相電壓）和15kV（線電壓）的應用場景。這一參數決定了電纜在系統中的適用性，確保它能夠在不發生擊穿或過度損耗的情況下安全運行。

5.線芯數量和截面積

3×300mm2：表示電纜由3根300平方毫米的線芯組成。較大的截面積意味著更高的載流量和更低的電阻，但同時也增加了電纜的成本和重量。選擇適當的截面積需要平衡預期的電流負載和安裝環境的要求。

三、常見電纜型號及用途舉例

了解了電纜型號的基本結構和各部分的含義后，我們可以進一步探討一些常見的電纜型號及其具體應用場景。
