電纜線規格詳解

一、電纜線的基本概念

定義：

電纜：由一根或多根相互絕緣的導電線心置于密封護套中構成，外可加保護覆蓋層，用于傳輸、分配電能或傳送電信號。電纜的主要特點是尺寸較大，結構復雜，適用于大規模輸電和復雜環境。

電線：用于承載電流的導電金屬線材，有實心、絞合或箔片編織等形式，按絕緣情況分為裸電線和絕緣電線，主要用于較低功率的電力傳輸和布線。

二、電纜線的型號構成

電纜型號主要由以下七個部分組成：

類別、用途代號：

A:安裝線

B:絕緣線

C:船用電纜

K:控制電纜

N:農用電纜

R:軟線

U:礦用電纜

Y:移動電纜

JK:絕緣架空電纜

M:煤礦用

ZR:阻燃型

NH:耐火型

ZA:A級阻燃

ZB:B級阻燃

ZC:C級阻燃

WD:低煙無鹵型

導體代號：

T:銅導線(省略)

L:鋁芯

絕緣層代號：

V:PVC塑料

YJ:XLPE(交聯聚乙烯)

X:橡皮

F:聚四氟乙烯

護層代號：

V:PVC套

Y:聚乙烯料

N:尼龍護套

P:銅絲編織屏蔽

P2:銅帶屏蔽

特征代號：

B:扁平型

R:柔軟型

C:重型

Q:輕型

G:高壓

H:電焊機用

S:雙絞型

鎧裝層代號：

2:雙鋼帶

3:細圓鋼絲

4:粗圓鋼絲

外護層代號：

1:纖維層

2:PVC套

3:PE套

三、電纜線的規格參數

1.導體截面

電纜的標稱截面是指導體橫截面的近似值，為了達到規定的直流電阻，方便記憶且統一規定的一個導體橫截面附近的整數值。我國統一規定的導體橫截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。

2.額定電壓

電線電纜的額定電壓通常為300/300V、300/500V、450/750V;

中低壓電力電纜的額定電壓一般有0.6/1kV、1.8/3kV、3.6/6kV、6/10kV等。

3.芯數

電纜的芯數根據實際需要來定，一般電力電纜主要有1、2、3、4、5芯，電線主要也是1～5芯，控制電纜有1～61芯。

4.耐溫等級

不同類型的電纜有不同的最高工作溫度，例如-20°C至90°C的工作溫度范圍。

5.阻燃級別

阻燃電纜在燃燒測試中火焰蔓延不超過限定距離，分為A、B、C三級阻燃。

6.認證標準

符合UL、CE、VDE等國內外相關標準，確保產品質量和安全性。

7.尺寸

包括電纜的直徑、長度等幾何參數，例如成品電纜的最小長度要求通常是10英尺，最小平均長度為25英尺每批次。

8.顏色代碼

顏色代碼用于區分不同功能的線芯，例如紅色常用于火線，藍色用于零線，綠色或黃綠用于地線。

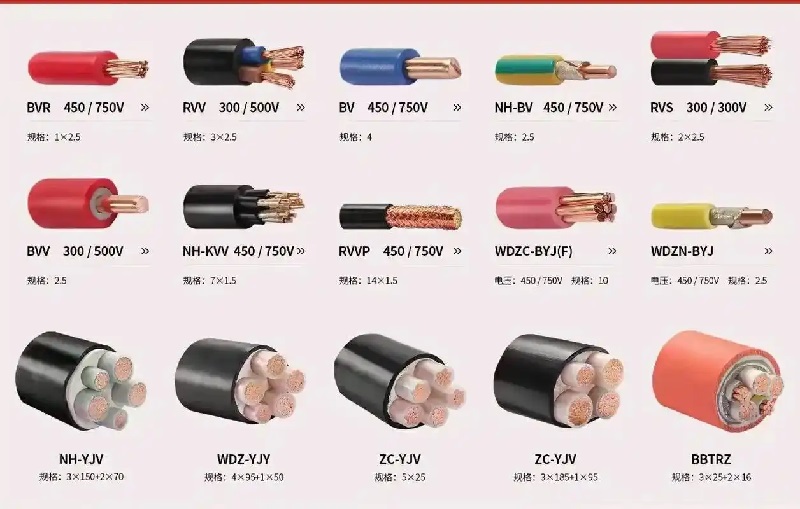

四、幾種典型的電纜型號示例

VV：銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

YJV：銅芯交聯聚乙烯絕緣電力電纜

KVV：聚氯乙烯絕緣聚氯乙烯護套控制電纜

227IEC01(BV)：一般用途單芯硬導體無護套電纜

RVV：輕型聚氯乙烯護套軟線

五、電纜載流量計算

電纜的載流量受到多種因素的影響，可以通過估算口訣幫助記憶：

二點五下乘以九，往上減一順號走

三十五乘三點五，雙雙成組減點五

條件有變加折算，高溫九折銅升級

穿管根數二三四，八七六折滿載流

解釋：2.5平方毫米及以下的鋁芯絕緣線，其載流量約為截面數的9倍。從4平方毫米及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減一。

六、電纜敷設方式

1.明敷

導線直接或者在線管、線槽等保護體內敷設于墻壁、頂棚的表面。

2.暗敷

導線在線管、線槽等保護體內，敷設于墻壁、頂板、地坪及樓板等內部。

通過詳細了解并關注這些細節，在電纜線的選擇和敷設過程中可以做出更加明智的決策，確保工程項目的順利進行。
